100kva 3-fase stroomdistributietransformator

Sinds het jaar 2006 heeft Conso Electrical Science and Technology Co., Ltd meer dan tien jaar ervaring opgebouwd in het produceren van 100 kVA 3-fase stroomdistributietransformatoren, waarbij ze hun bestaande productieprocessen consequent hebben verfijnd om distributietransformatoren en compacte onderstations te maken. Dit heeft geresulteerd in de oprichting van een volwassen en zeer efficiënt managementraamwerk dat alles omvat, van productontwerp tot productieverwerking. Conso Electrical legt de nadruk op kwaliteit en klantgerichtheid bij het assembleren van 100kVA 3-fase stroomverdelingstransformatoren. We zijn enthousiast over het vooruitzicht om samen te werken met marketinggoeroes van over de hele wereld.

Stuur onderzoek

Productomschrijving

Video

100kVA 3-fase stroomverdelingstransformator Prestatiekenmerken:

A. Voor in olie ondergedompelde transformatoren, afgezien van die met een lage capaciteit, maakt de laagspanningswikkeling doorgaans gebruik van een cilindrische structuur omwikkeld met koperfolie, terwijl de hoogspanningswikkeling gebruik maakt van een meerlaagse cilindrische structuur. Deze uitgebalanceerde wikkelconfiguratie zorgt voor minimale lekkage, hoge mechanische sterkte en sterke kortsluitvastheid.

B. Zowel de kern als de wikkelingen zijn beveiligd met bevestigingsmaatregelen. De bevestigingsonderdelen, zoals de hoog- en laagspanningskabels, zijn voorzien van zelfborgende anti-losdraaimoeren. De transformator heeft een schokbestendig ontwerp om transport te weerstaan.

C. De spoelen en de kern ondergaan een vacuümdroging en de transformatorolie wordt verwerkt met behulp van vacuümfiltratie- en vultechnieken om het vochtgehalte in de transformator te minimaliseren.

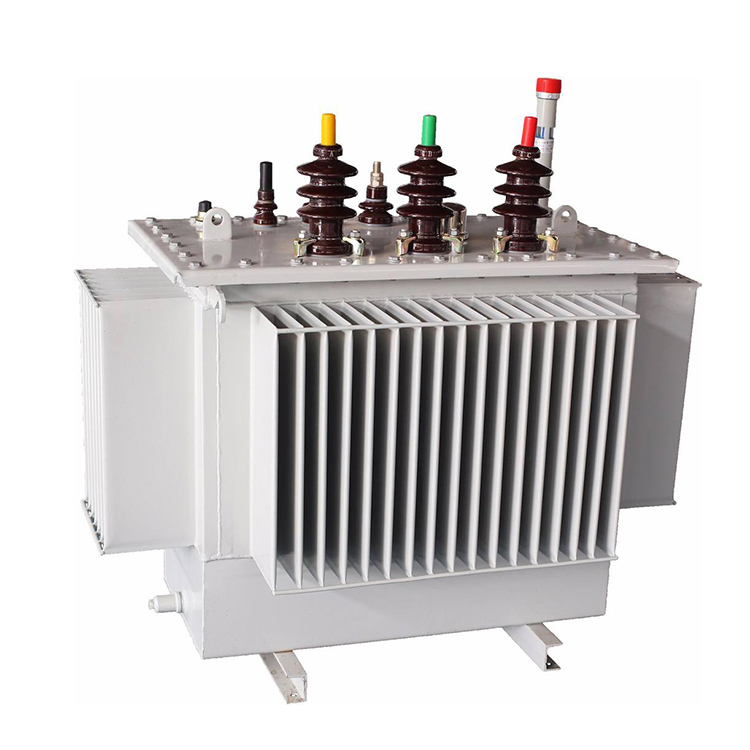

D. De olietank is voorzien van gegolfde vinnen, waardoor deze een ademhalingsfunctie heeft om veranderingen in het olievolume als gevolg van temperatuurschommelingen te compenseren. Bijgevolg elimineert dit product de noodzaak van een olieconservator, waardoor de totale hoogte van de transformator wordt verminderd.

e. Door de olieconservator te vervangen door gegolfde vinnen wordt de transformatorolie effectief geïsoleerd van de externe omgeving. Dit voorkomt het binnendringen van zuurstof en vocht, waardoor de isolatieprestaties behouden blijven.

F. Met deze vijf belangrijke prestatiefactoren zijn in olie ondergedompelde transformatoren ontworpen om te werken zonder dat er tijdens normaal bedrijf olie hoeft te worden vervangen. Dit verlaagt de onderhoudskosten aanzienlijk en verlengt de levensduur van de transformator.

100kVA 3-fase stroomdistributietransformator Technische specificatie:

Beoordeelde capaciteit:	100 kVA;
Primaire spanning:	13,8 kV, 22 kV of 33 kV;
Geen laadverlies:	200 ± 10% W of hangt ervan af;
Laadverlies:	1500/1580 ± 10% W of hangt ervan af;
Nominale frequentie:	50 of 60 Hz;

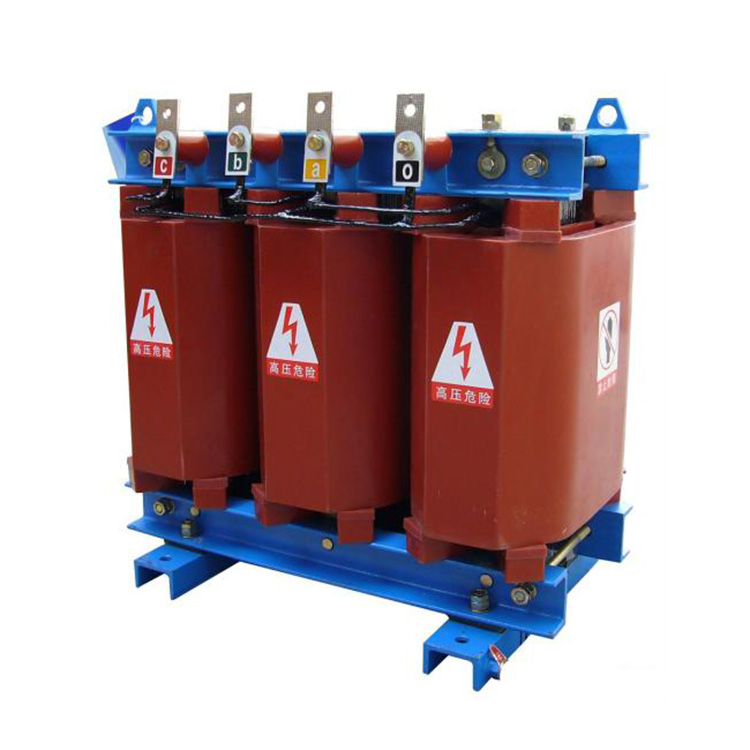

Koelmethode:	OP EEN; AN/AF (type giethars)
Isolatie materiaal:	Minerale olie of epoxyhars;
Nominale frequentie:	50 of 60 Hz;
Tikken Methode:	5 stappen elk voor 2,5%;
Werktemperatuur:	-40 ℃ tot 40 ℃;

CONSO·CN 100kVA 3-fase stroomdistributietransformator Detail:

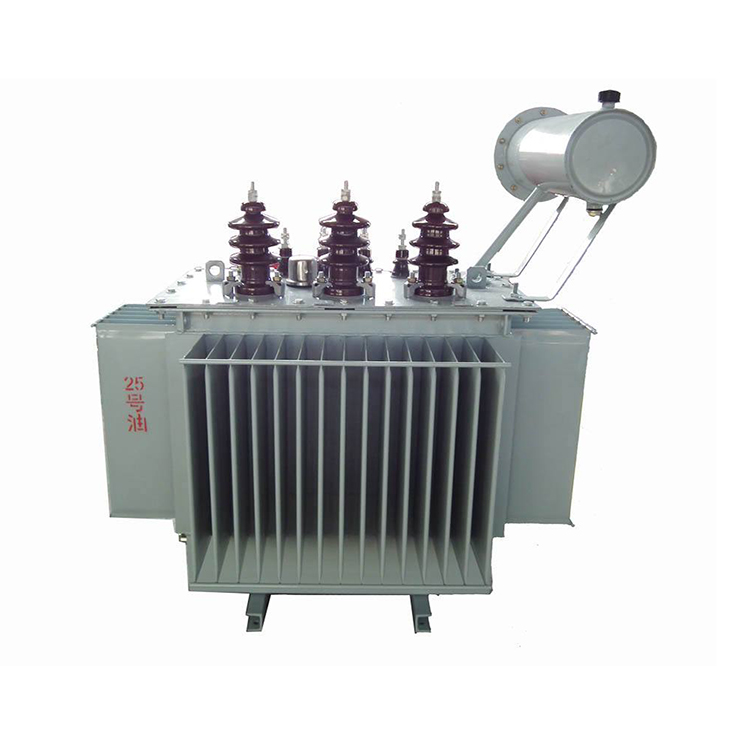

Olie gevuld

Olie geleegd

Amorfe legering

Gewalste ijzeren kern

CONSO·CN 100kVA 3-fase stroomdistributietransformator Werkplaats:

Wikkelworkshop

Spoeldroogruimte

Olievulgebied

Eindproductgebied

Over de service op maat voor de productie van de 100 kVA 3-fase stroomdistributietransformator:

We zullen 100kVA driefasige stroomdistributietransformatoren ontwerpen volgens het technische vereistedocument van klanten. De technische specificaties die vóór de productie moeten worden bevestigd, zijn als volgt:

1. De efficiëntie van de 100 kVA driefasige stroomdistributietransformator;

2. De spanningsverhouding van de 100 kVA 3-fase stroomdistributietransformator;

3. De temperatuurstijging van de 100 kVA driefasige stroomdistributietransformator;

4. De nominale frequentie van de 100 kVA driefasige stroomdistributietransformator;

5. Het 100 kVA driefasige isolatietype voor stroomdistributietransformatoren.
