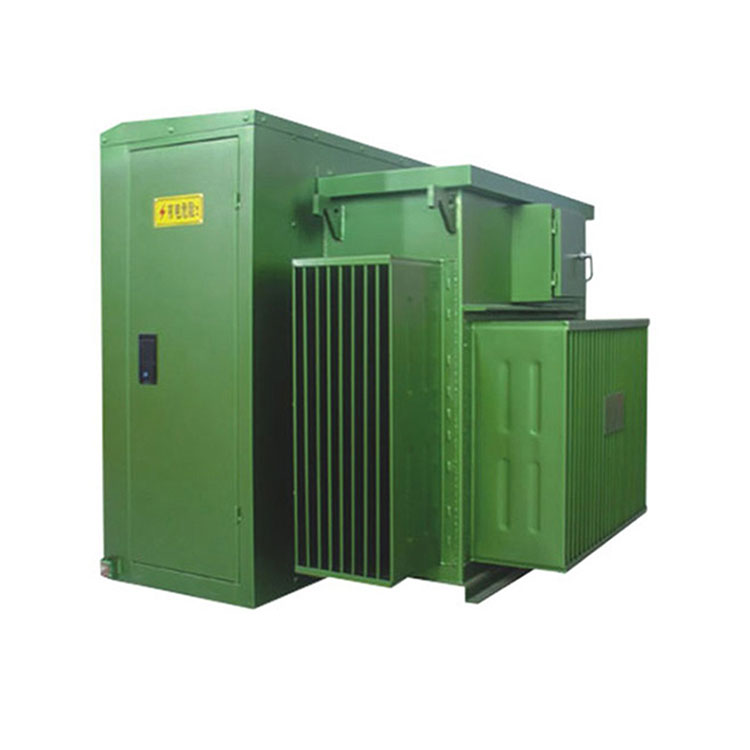

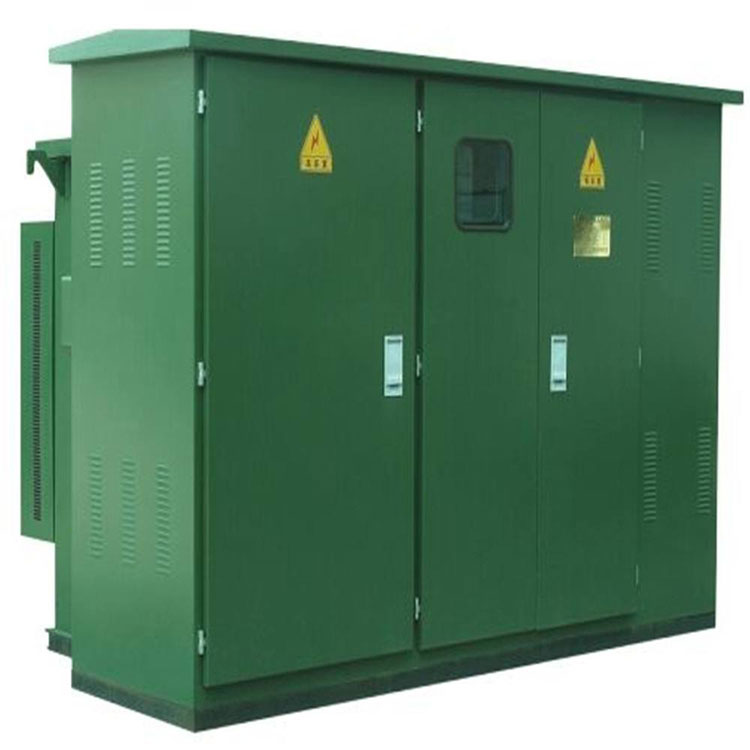

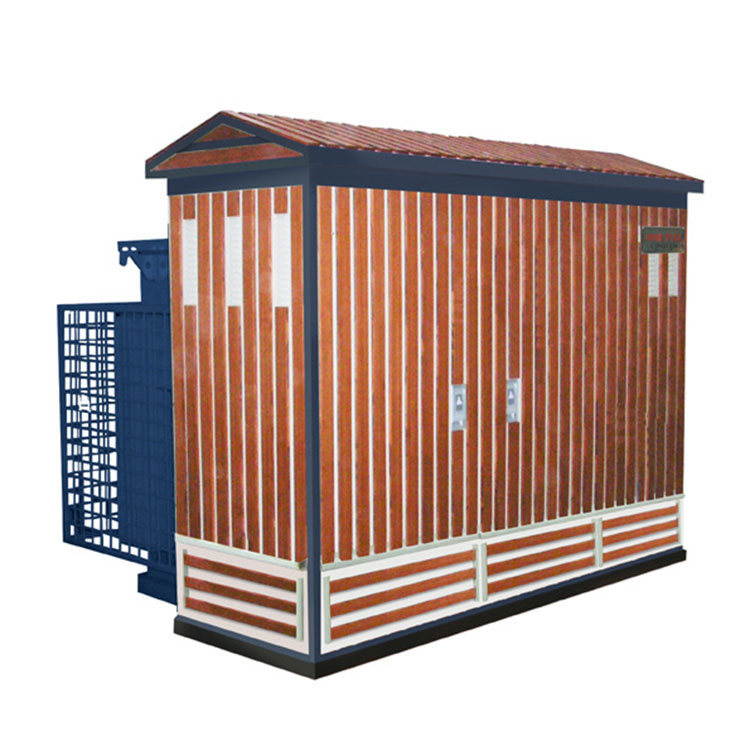

150 167 Kva 3-fasige transformator voor padmontage

Het is gebruikelijk om nominale capaciteiten van 200, 315 en 400 kVA te hebben voor op pad gemonteerde transformatoren. Niettemin heeft Conso Electrical Technology and Science Co., Ltd., als ervaren en deskundige fabrikant, de mogelijkheid om op pad gemonteerde transformatoren met niet-standaard capaciteit te creëren en te assembleren, inclusief modellen zoals de 150 167 Kva 3-fase pad-mount transformator. Conso Electrical bouwt op pad gemonteerde transformatoren in strikte overeenstemming met alle vereiste specificaties van klanten. Het belangrijkste doel van Conso Electrical is om een comfortabele gebruikerservaring te bieden bij elke op een pad gemonteerde transformator.

Stuur onderzoek

Productomschrijving

Video

150 167 kva 3-fase pad-mount transformator Installatietips:

1. Bij het installeren van elleboogkabelconnectoren moet alle bijbehorende apparatuur worden uitgeschakeld. Elleboogkabelconnectoren mogen niet worden gebruikt om kortsluitfouten te sluiten. Als er kortsluiting optreedt, moeten zowel de behuizing als de elleboogconnector worden vervangen.

2. Voor 200A-elleboogkabelconnectoren moeten de installatie en bediening worden uitgevoerd door personeel dat bekend is met en kennis heeft van de veiligheidspraktijken en de bedieningsprocedures voor elektrische hoogspanningsapparatuur.

3. Spanningsmetingen op testpunten moeten worden uitgevoerd met behulp van gespecialiseerde spanningsmeetinstrumenten. Testpunten moeten droog zijn en vrij van verontreinigingen.

4. Elleboogkabelconnectoren bereiken een hoge elektrische isolatie en afdichtingsprestaties door middel van een elastische interface-passing. De toestand van de interface heeft een aanzienlijke invloed op de installatiekwaliteit. Daarom is het essentieel om de interface schoon en droog te maken en gelijkmatig siliconenvet aan te brengen; anders kan de aanwezigheid van geleidende onzuiverheden en vocht leiden tot overslag of zelfs storingen.

5. Bij het uitvoeren van weerstandsspanningstests op apparatuur moeten bliksemafleiders worden verwijderd en moeten isolerende beschermkappen worden aangebracht om de interface af te dichten. Voor installatie of onderhoud van elleboogafleiders moet alle aangesloten apparatuur uitgeschakeld zijn.

150 167 kva 3-fase pad-mount transformator Technische parameter:

Modusnummer:	ZGS11-150, ZGS11-167;
Beoordeelde capaciteit:	150 kva of 167 kva;
Primaire spanning:	10 kV of hangt ervan af;
Secundaire spanning:	0,4 kV of hangt ervan af;
Beschermingsgraad:	IP68 voor transformatortank, IP54 voor behuizing;
Kernmateriaal:	koudgewalst graangeoriënteerd staal of amorfe legering;
Kronkelend materiaal:	100% koper;
Temperatuurstijging (olietop/kronkelend gemiddelde):	55K/65K;
Werktemperatuur:	-40 ℃ tot 40 ℃;
Geschatte breekstroom:	50 K.A.
