240v naar 100v 75kva 3-fasige stroomtransformator

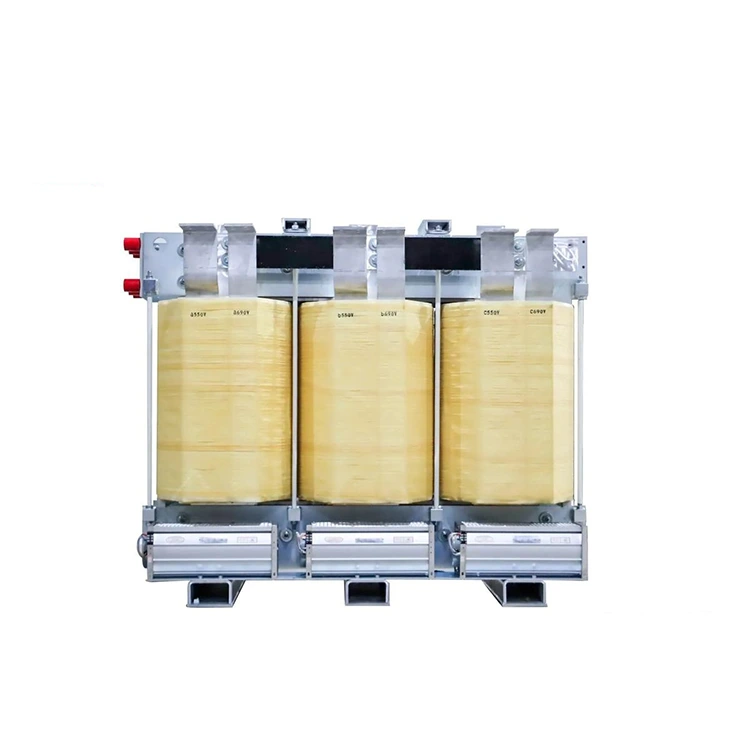

Conso Electrical Science and Technology Co., Ltd is een ervaren fabrikant die 240v tot 100v 75kva 3-fase stroomtransformatoren produceert. Het assortiment producten dat kan worden gedekt, is breed. Conso Electrical zou droge gietharstransformatoren en in olie ondergedompelde transformatoren kunnen produceren. De werkspanning kan variëren van laagspanning tot 40,5 kV. Ondertussen kan het ontwerp worden aangepast aan de bedrijfsomstandigheden van de klant, waardoor een stabiele werking wordt gegarandeerd bij hoge temperaturen, hoge luchtvochtigheid en omgevingen op grote hoogte.

Stuur onderzoek

Productomschrijving

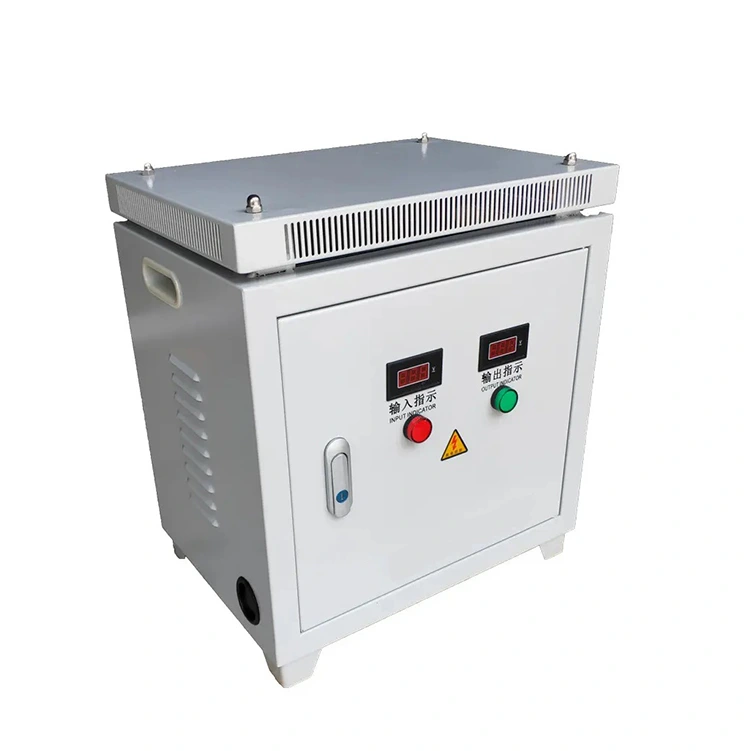

Een driefasige transformator van 240 V naar 100 V 75 kva is ontworpen voor stroomconversie en elektrische isolatie in laagspanningsdistributiesystemen. De primaire functies zijn onder meer spanningstransformatie, elektrische isolatie en het garanderen van een stabiele stroomvoorziening. De 240v tot 100v 75kva 3-fase voedingstransformator is geschikt voor AC-systemen die werken op 50 Hz of 60 Hz met een nominale spanning tot 1 kV. Het beschikt over een compacte structuur, hoge operationele veiligheid en betrouwbare prestaties op lange termijn.

Bij het selecteren van een laagspanningstransformator moeten de volgende belangrijke specificaties zorgvuldig worden geëvalueerd:

1. Nominaal vermogen (kVA)

Het vermogen van de transformator moet worden bepaald op basis van de werkelijke belastingsvraag en de startstroomkarakteristieken. Om een betrouwbare werking te garanderen, wordt over het algemeen aanbevolen om een capaciteitsmarge van 10% tot 20% toe te staan.

2. Nominale spanning

De primaire en secundaire spanningen, evenals de toegestane spanningstoleranties, moeten duidelijk worden gedefinieerd. Er moet ook rekening worden gehouden met vereisten voor aftakkingsbereiken of meerdere uitgangsspanningen.

3. Faseconfiguratie en verbindingstype

Afhankelijk van de toepassing moet er een keuze worden gemaakt tussen eenfasige en driefasige ontwerpen. De juiste vectorgroep, zoals Yyn0, Dyn11 of Dd0, moet worden gespecificeerd op basis van de systeemvereisten.

4. Isolatieklasse en temperatuurstijging

Veel voorkomende isolatieklassen zijn klasse F en klasse H. Het geselecteerde isolatiesysteem moet geschikt zijn voor de omgevingstemperatuur en bedrijfsomstandigheden op de installatielocatie.

5. Koelmethode

Natuurlijke luchtkoeling wordt doorgaans gebruikt voor standaardtoepassingen, terwijl geforceerde luchtkoeling nodig kan zijn voor laagspanningstransformatoren met een hogere capaciteit of installaties met beperkte ventilatie.

6. Installatie- en beschermingsvereisten

Er moeten installatievoorwaarden worden gedefinieerd, zoals op een paneel gemonteerde of vrijstaande installatie. De vereiste beschermingsgraad, bijvoorbeeld IP20, IP23 of IP31, moet worden geselecteerd op basis van de gebruiksomgeving.

7. Normen en certificeringen

De laagspanningstransformator moet voldoen aan relevante normen zoals IEC en GB. Voor exportprojecten kunnen aanvullende certificeringen zoals CE of GOST/EAC vereist zijn.

Productparameter:

Nominale capaciteit		75 kVA
Primaire spanning		400V/415V/480V/690V
Secundaire spanning		400 V/230 V; 380 V/220 V
Nominale frequentie		50 Hz of 60 Hz
Fasenummer		Driefasig of enkelfasig
Vectorgroep		Y/Y、Δ/Y、Y/Δ
Geen belastingsverlies		200 Wtot300 W
Ladingsverlies		1200 Wtot 1500 W
IsolatieKlasse	Droge soort	Klasse F (150℃), Klasse H (180℃)
	Olie ondergedompeld	Klasse A (105℃ )
Koelmethode		AN/AF (droog type); ONAN (olie ondergedompeld)
Max. Werktemperatuur		+40℃
Min. Werktemperatuur		-25℃, -40℃ of -60℃
