Hoe kunnen elektrische schakelapparatuur de stroomdistributie veiliger en gemakkelijker te beheren maken?

Waarom zijn elektrische schakelapparatuur belangrijker dan veel kopers verwachten?

Bij veel energieprojecten is elektrische schakelapparatuur niet het meest zichtbare onderdeel van het systeem. Transformatoren, kabels, generatoren en grote productieapparatuur krijgen vaak meer aandacht omdat ze er meer ‘centraal’ uitzien in het project. Maar als er een fout optreedt, als een circuit moet worden geïsoleerd of als onderhoudspersoneel veilig moet werken, worden schakelapparatuur een van de belangrijkste apparaten op locatie.

Elektrische schakelapparatuur is ontworpen om elektrische circuits te controleren, beschermen en los te koppelen. In praktische termen helpt het een energiesysteem georganiseerd te blijven. Hiermee kunnen operators de stroomdistributie in beheersbare secties verdelen, stroomafwaartse apparatuur beschermen en de impact van storingen verminderen. Zonder de juiste schakelapparatuur kan een elektrisch probleem zich over een groter systeem verspreiden, waardoor productieonderbrekingen, veiligheidsrisico's of dure schade aan de apparatuur ontstaan.

Voor kopers beperkt de echte waarde van elektrische schakelapparatuur zich niet tot de metalen kast zelf. De waarde komt voort uit de vraag of de kaststructuur, stroomonderbrekers, railopstelling, beveiligingsapparatuur, inkomende en uitgaande feeders, in elkaar grijpend ontwerp en onderhoudstoegang overeenkomen met het daadwerkelijke project. Een kast die er op papier acceptabel uitziet, kan nog steeds problemen opleveren als deze niet past bij de indeling van de locatie, de belastingsomstandigheden, de bedrijfsgewoonten of het uitbreidingsplan.

Daarom vragen ervaren kopers niet alleen om een ​​prijs. Ze vragen zich af of de schakelapparatuur het juiste spanningsniveau, nominale stroom, kortsluitvermogen, installatieomgeving, kabelingangsrichting, bedieningsmethode en inspectie-eisen aankan. Een goedkopere kast die na levering herhaaldelijk moet worden aangepast, kan veel duurder uitvallen dan een zorgvuldig gespecificeerde oplossing.

Met welke problemen worden kopers meestal geconfronteerd voordat ze voor elektrische schakelapparatuur kiezen?

Het eerste veelvoorkomende probleem is onvolledige projectinformatie. Een koper weet misschien dat een fabriek meerdere elektrische kasten nodig heeft, maar beschikt mogelijk niet over een duidelijk enkellijnsdiagram, belastinglijst, lay-outplan of voedingsopstelling. In die situatie wordt het moeilijk voor de fabrikant om het juiste kasttype, aantal panelen, componentconfiguratie en beveiligingsschema te bevestigen.

Het tweede probleem is de verwarring tussen verschillende categorieën schakelapparatuur. Laagspanningsschakelaars, middenspanningsschakelaars, gasgeïsoleerde schakelapparatuur, luchtgeïsoleerde schakelapparatuur, uittrekbare kasten, vaste kasten en verdeelpanelen zijn geen uitwisselbare namen. Elke categorie heeft zijn eigen toepassingsbereik, structurele logica, veiligheidseisen en kostenniveau. Als u het verkeerde type kiest, kan dit gevolgen hebben voor de installatie, bediening en onderhoud.

Het derde probleem is de beperkte ruimte op de site. In industriële installaties, commerciële gebouwen, compacte onderstations, mijnbouwgebieden en nutsprojecten biedt de elektrische ruimte mogelijk geen royale werkruimte. Als er niet vroeg over de schakelinrichting wordt nagedacht, kan de koper te maken krijgen met problemen met de kastdiepte, de bedieningsruimte aan de voorkant, de toegang voor onderhoud aan de achterkant, de positie van de kabelgoot of de ventilatie.

Het vierde probleem is toekomstig onderhoud. Sommige kopers concentreren zich sterk op de initiële aankoopkosten, maar vergeten dat schakelapparatuur vele jaren in gebruik zal blijven. Onderhoudsteams hebben behoefte aan veilige toegang, duidelijke labels, betrouwbare mechanische werking, geschikte reserveonderdelen en een gemakkelijke manier om circuits te isoleren. Een kast die moeilijk te inspecteren is, kan de arbeidstijd en het operationele risico vergroten.

Het vijfde probleem is de onduidelijke communicatie tussen commerciële en technische teams. Het inkoopteam vraagt ​​mogelijk om ‘Elektrische schakelapparatuur’ als eenvoudige productnaam, terwijl het engineeringteam een ​​zeer specifieke technische configuratie verwacht. Als deze twee partijen niet op één lijn komen, kan de orde met verborgen onzekerheid voortgaan. Dat is waar zorgvuldige technische bevestiging essentieel wordt.

Hoe beschermt elektrische schakelapparatuur een stroomdistributiesysteem?

Elektrische schakelapparatuur beschermt een stroomdistributiesysteem door schakel-, isolatie-, beveiligings-, meet- en controlefuncties in één georganiseerde montage te combineren. Wanneer het systeem normaal werkt, verdeelt de schakelapparatuur de stroom over verschillende belastingen. Wanneer zich abnormale omstandigheden voordoen, helpen beschermende apparaten het defecte circuit los te koppelen en de kans op bredere systeemschade te verkleinen.

In een middenspanningssysteem kan de schakelapparatuur bestaan ​​uit vacuümstroomonderbrekers, stroomtransformatoren, spanningstransformatoren, beveiligingsrelais, stroomrails, aardingsschakelaars en mechanische vergrendelingen. Deze componenten werken samen om fouten te detecteren en te isoleren. Als een uitgaande feeder bijvoorbeeld kortsluiting ondervindt, moet het beveiligingssysteem snel reageren en de stroomonderbreker openen voordat de fout ernstigere schade veroorzaakt.

In een laagspanningssysteem kan elektrische schakelapparatuur stroom distribueren naar motoren, verlichting, productielijnen, HVAC-systemen, pompen en hulpapparatuur. Afhankelijk van het ontwerp kan er gebruik worden gemaakt van vaste of uittrekbare eenheden. Uittrekbare structuren kunnen inspectie en vervanging gemakkelijker maken omdat individuele functionele eenheden kunnen worden geïsoleerd of verwijderd met minder verstoring van andere circuits.

Veiligheid gaat niet alleen over elektrische specificaties. Het hangt ook af van de structuur. Bij een goed ontwerp van schakelapparatuur wordt rekening gehouden met interne scheiding, continuïteit van de aarding, deurvergrendelingen, bedieningshendels, kabelcompartimenten, ventilatie, isolatieafstand en duidelijke visuele indicatie. Deze details helpen operators de kaststatus te begrijpen en onveilige bediening te verminderen.

Het beste resultaat is niet alleen dat de kast de fabrieksinspectie doorstaat. Het betere resultaat is dat de schakelapparatuur na installatie begrijpelijk, bruikbaar en stabiel blijft. Operators moeten weten wat elke feeder bestuurt, hoe ze een circuit moeten isoleren, waar ze de belangrijkste onderdelen moeten inspecteren en welke procedures moeten worden gevolgd vóór onderhoud.

Welke factoren moeten worden gecontroleerd voordat u een bestelling plaatst?

Voordat kopers elektrische schakelapparatuur bestellen, moeten ze rustig aan doen en een aantal praktische details bevestigen. Het overhaasten van deze fase leidt er vaak toe dat tekeningen steeds opnieuw worden herzien, wat de productie en installatie vertraagt.

• Spanningsniveau:Controleer of het project laagspannings- of middenspanningsschakelaars vereist en controleer de nominale spanning zorgvuldig.
• Nominale stroom:Bekijk de verwachte belastingsstroom voor inkomende en uitgaande circuits, niet alleen de huidige toestand, maar ook mogelijke toekomstige uitbreidingen.
• Kortsluitvastheid:De schakelapparatuur moet overeenkomen met het foutniveau van het voedingssysteem.
• Kaststructuur:Bepaal of vaste, uittrekbare, binnen-, buiten-, compacte of op maat gemaakte constructies geschikter zijn.
• Componentconfiguratie:Bevestig stroomonderbrekers, relais, meters, stroomtransformatoren, spanningstransformatoren, overspanningsbeveiliging en andere apparaten.
• Kabelinvoer en -uitvoer:Controleer of de locatie toegang aan de bovenkant, toegang aan de onderkant, toegang aan de voorkant of toegang aan de achterkant vereist.
• Installatieomgeving:Houd rekening met hoogte, vochtigheid, stof, temperatuur, corrosierisico en ventilatie.
• Onderhoudstoegang:Zorg ervoor dat operators de kast na installatie veilig kunnen inspecteren en onderhouden.
• Bevestiging tekening:Bereid indien mogelijk enkellijnsdiagrammen, lay-outtekeningen en ladingslijsten voor.
• Testen en documentatie:Vraag naar fabrieksinspectiegegevens, tekeningen, handleidingen en technische documenten die nodig zijn voor projectacceptatie.

Voor veel kopers is het moeilijkste deel niet te weten welke informatie de fabrikant nodig heeft. Een professionele leverancier moet helpen de vragen te ordenen in plaats van simpelweg te wachten op een perfect technisch dossier. Dit is vooral belangrijk voor internationale projecten waar technische normen, werkgewoonten en locatieomstandigheden van markt tot markt kunnen verschillen.

Selectietabel elektrische schakelapparatuur

Hoe kunnen kopers het risico tijdens de projectplanning verminderen?

Een goede aankoop van elektrische schakelapparatuur begint vóór de offerte. Kopers kunnen het risico verminderen door de vroege communicatiefase te beschouwen als een technisch bevestigingsproces in plaats van als een eenvoudig prijsverzoek.

Een nuttige eerste stap is het verzamelen van het enkellijnsdiagram. Deze tekening laat zien hoe de stroom door het systeem stroomt en helpt de fabrikant de inkomende feeders, uitgaande feeders, buskoppelingen, meetpunten, beveiligingsfuncties en belastingverdeling te begrijpen. Als het enkellijnsschema ontbreekt, kan de leverancier nog steeds een algemeen advies geven, maar zal de offerte minder nauwkeurig zijn.

De tweede stap is het verduidelijken van de lay-out van de site. Elektrische ruimtes zijn niet altijd ontworpen met voldoende ruimte voor eenvoudige installatie. Kastbreedte, diepte, hoogte, bedieningsruimte, toegang aan de achterkant, kabelinvoer en openingsrichting van de deur moeten vroegtijdig worden gecontroleerd. Een technisch correcte kast kan nog steeds lastig worden als deze niet in de ruimte past.

De derde stap is het bevestigen van de besturingsomgeving. Elektrische schakelapparatuur die in een schone binnenruimte wordt geïnstalleerd, stelt andere eisen dan apparatuur die wordt gebruikt in mijnbouwgebieden, kustgebieden, vochtige omgevingen, fotovoltaïsche onderstations of infrastructuurprojecten met veel stof. Omgevingsdetails beïnvloeden de bescherming van de behuizing, ventilatie, anticondensatiemaatregelen en materiaalkeuze.

De vierde stap is het vermijden van het vergelijken van onvolledige offertes. Als de ene offerte premiumcomponenten, tests, tekeningen en maatwerk omvat, terwijl de andere alleen een basiskast bevat, vertegenwoordigt de lagere prijs mogelijk geen betere waarde. Inkoopteams moeten leveranciers vragen de configuratie duidelijk op te sommen, zodat de vergelijking eerlijk wordt.

De vijfde stap is het reserveren van tijd voor het beoordelen van tekeningen. Elektrische schakelapparatuur is vaak verbonden met transformatoren, onderstations, kabels, besturingssystemen en stroomafwaartse apparatuur. Een korte beoordelingsperiode kan dure fouten voorkomen voordat de productie begint. Bij veel projecten is een zorgvuldige goedkeuring van de tekeningen het verschil tussen een soepele installatie en herhaalde aanpassingen ter plaatse.

Wat maakt elektrische schakelapparatuur eenvoudiger te inspecteren en te onderhouden?

Onderhoudsvriendelijke elektrische schakelapparatuur ontstaat niet per ongeluk. Het komt voort uit het kastontwerp, de opstelling van de componenten, de etikettering, de documentatie en de toegangsplanning. Voor gebruikers is dit van belang omdat schakelapparatuur geen eenmalige aankoop is. Het is apparatuur die de locatie moet dienen gedurende jaren van gebruik, inspectie, probleemoplossing en mogelijke uitbreiding.

Een helder compartimentontwerp is een belangrijke factor. Wanneer functionele gebieden goed georganiseerd zijn, kan onderhoudspersoneel het railgebied, het kabelgebied, het gebied van de stroomonderbreker, het controlegebied en het meetgebied gemakkelijker identificeren. Dit vermindert verwarring tijdens inspectie en helpt technici veiliger procedures te volgen.

Betrouwbare mechanische werking is een andere factor. Deuren, handgrepen, vergrendelingen, luiken, uittrekbare eenheden en aardingsmechanismen moeten soepel werken. Een kast die tijdens fabrieksinspectie moeilijk te bedienen is, kan na jarenlang gebruik zelfs nog lastiger worden. Kopers moeten op deze details letten in plaats van alleen het uiterlijk te beoordelen.

Documentatie is ook van belang. Tekeningen, bedradingsschema's, bedieningshandleidingen, componentenlijsten en inspectierapporten helpen de gebruiker het systeem na levering te begrijpen. Dit is vooral waardevol wanneer het projectteam verandert of wanneer lokaal onderhoudspersoneel jaren later problemen met het systeem moet oplossen.

De planning van reserveonderdelen mag niet worden genegeerd. Voor belangrijke voedingssystemen hebben kopers mogelijk reserve-stroomonderbrekers, besturingscomponenten, indicatielampen, zekeringen, meters of andere vaak onderhouden onderdelen nodig. Een fabrikant die deze opties duidelijk kan uitleggen, helpt de koper bij de voorbereiding op reële bedrijfsomstandigheden, en niet alleen op de eerste installatiedag.

Hoe kan een fabrikant betere aankoopbeslissingen ondersteunen?

Een goede fabrikant van elektrische schakelapparatuur moet meer doen dan alleen kasten monteren. De fabrikant moet kopers helpen de projectvereisten te vertalen naar een duidelijke technische oplossing. Dit omvat het stellen van de juiste vragen, het beoordelen van tekeningen, het uitleggen van kastverschillen, het controleren van componentopties en het helpen van de koper om te begrijpen hoe elke beslissing de veiligheid, kosten, installatie en onderhoud beïnvloedt.

Conso Electrical Science and Technology Co., Ltd. is betrokken bij de productie van elektrische apparatuur zoals schakelapparatuur, onderstations, transformatoren en aanverwante stroomdistributieproducten. Voor kopers die elektrische schakelapparatuur nodig hebben, is de waarde van het werken met een productiegericht team dat technische communicatie directer kan worden verbonden met de productierealiteit.

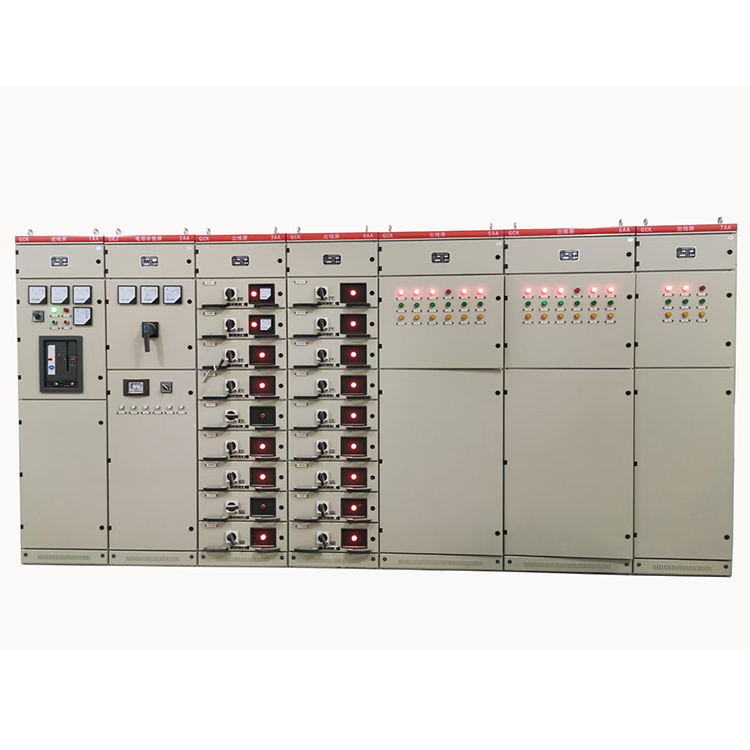

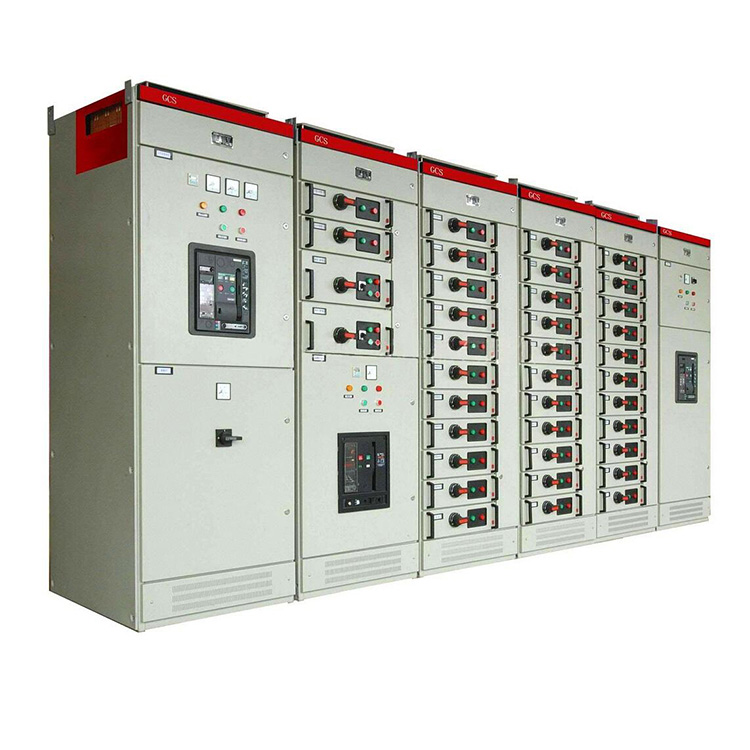

Wanneer een koper bijvoorbeeld laagspanningsschakelapparatuur nodig heeft voor een compact onderstation, mag de discussie niet stoppen bij de naam van de kast. De fabrikant moet bevestigen of het project een GGD, GCK, GCS, MNS of een andere geschikte structuur nodig heeft. Wanneer een koper middenspanningsschakelaars nodig heeft, moet de fabrikant helpen bij het beoordelen van het spanningsniveau, de configuratie van de stroomonderbreker, de vereisten voor beveiligingsrelais en de kabelopstelling.

Een ander voordeel is maatwerk. Veel projecten kunnen niet vertrouwen op een volledig standaard kast. De locatie kan speciale afmetingen, specifieke merken componenten, ongebruikelijke kabelinvoer, extra meters, gereserveerde uitbreidingsruimte of een specifieke opstelling van inkomende en uitgaande feeders vereisen. Een bekwame fabrikant kan deze details bekijken en een praktischer voorstel doen.

De sterkste leveranciersrelatie is gebaseerd op duidelijke informatie. Kopers moeten bereid zijn om tekeningen en projectvoorwaarden te delen, terwijl de fabrikant moet reageren met georganiseerde vragen en realistische suggesties. Deze tweerichtingscommunicatie helpt verborgen risico's te verminderen en maakt het aankoopproces rustiger, sneller en betrouwbaarder.

Veelgestelde vragen
