Waarom zijn 11kv Lv- en Mv Vcb-panelen voor buiten de beste keuze voor betrouwbare stroomdistributie

Als professionele fabrikant van stroomdistributieapparatuur,Consbiedt hoge prestaties11kv Lv- en Mv Vcb-panelen voor buitenontworpen voor industriële, utiliteits-, commerciële en infrastructuurprojecten. Deze buitenschakelpanelen zijn ontworpen met vacuümstroomonderbrekertechnologie en bieden uitstekende isolatie, veilig schakelen, lange levensduur en betrouwbare werking, zelfs onder zware omgevingsomstandigheden.

Het selecteren van de juiste buitenschakelapparatuur is essentieel voor het garanderen van de veiligheid, efficiëntie en stabiliteit van moderne elektrische systemen. In dit artikel wordt uitgelegd hoe 11kv Outdoor Lv- en Mv Vcb-panelen werken, hun belangrijkste voordelen, technische specificaties, toepassingen, selectietips, onderhoudsaanbevelingen en waarom ze een van de favoriete middenspanningssystemen zijn geworden oplossingen wereldwijd. Of u nu een nieuw elektrisch netwerk ontwerpt of een bestaand systeem upgradet, deze gids biedt praktische inzichten voor ingenieurs, aannemers en inkoopprofessionals.

Inhoud

• Wat zijn 11kv Outdoor Lv- en Mv Vcb-panelen?
• Waarom zijn vacuümstroomonderbrekerpanelen zo populair?
• Hoofdcomponenten van VCB-buitenpanelen
• Vergelijking van technische specificaties
• Typische toepassingen
• Hoe u het juiste paneel kiest
• Beste praktijken voor onderhoud
• Veelgestelde vragen
• Conclusie

Wat zijn 11kv Outdoor Lv- en Mv Vcb-panelen?

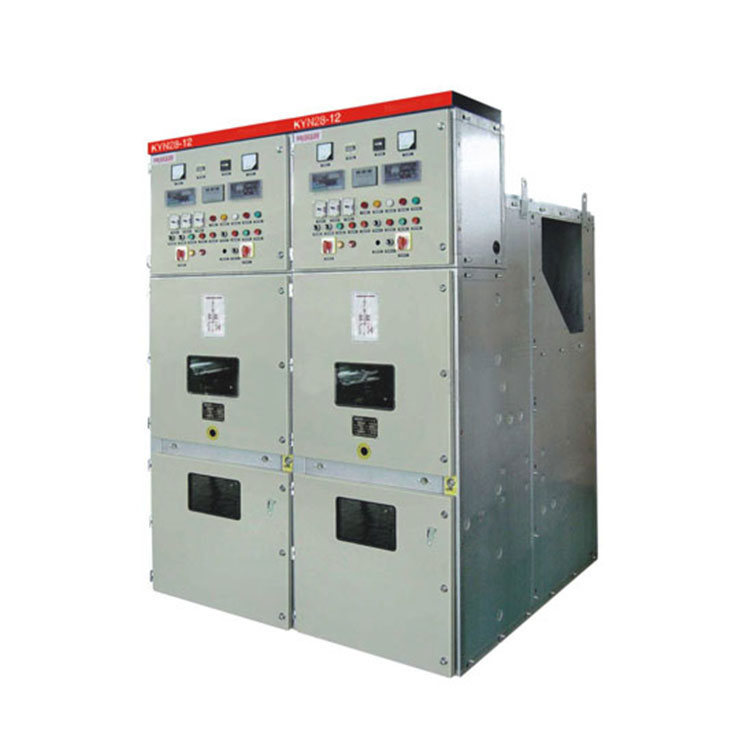

Een 11kv Lv- en Mv Vcb-paneel voor buitengebruik is een complete middenspanningsstroomdistributieoplossing uitgerust met een vacuümstroomonderbreker (VCB) ontworpen voor installatie buitenshuis. Deze panelen controleren, isoleren en beschermen veilig elektrische voedingen die werken op ongeveer 11 kV en tegelijkertijd laagspanningsregelcircuits integreren voor monitoring, bescherming, communicatie en automatisering.

In tegenstelling tot traditionele olie- of luchtstroomonderbrekers, doven vacuümstroomonderbrekers elektrische bogen binnenin afgedicht vacuümonderbrekers. Omdat er vrijwel geen gas in de onderbreker zit, verdwijnt de elektrische boog snel. Dit resulteert in uitstekende schakelprestaties, minimale onderhoudsvereisten en een aanzienlijk langere levensduur.

Moderne VCB-panelen voor buiten worden vervaardigd met behulp van gegalvaniseerde stalen of roestvrijstalen behuizingen met weerbestendigheid constructie die interne elektrische componenten beschermt tegen regen, vocht, stof, UV-straling, insecten, en zware omgevingsomstandigheden. Veel ontwerpen voldoen aan de IEC-normen en kunnen overal betrouwbaar functioneren een breed temperatuurbereik.

Waarom zijn vacuümstroomonderbrekerpanelen zo populair?

Energiebedrijven en industriële faciliteiten geven steeds vaker de voorkeur aan vacuümstroomonderbrekertechnologie omdat deze wordt gecombineerd hoge bedrijfsveiligheid met uitstekende betrouwbaarheid op lange termijn. Naarmate de elektrische infrastructuur intelligenter wordt, apparatuur moet consistente bescherming bieden, terwijl de onderhoudskosten worden verlaagd en de uitvaltijd wordt geminimaliseerd.

Superieure veiligheidsprestaties

Vacuümonderbrekers elimineren op effectieve wijze vlambogengevaren in vergelijking met veel oudere onderbrekingstechnologieën. De afgesloten vacuümkamer voorkomt verbranding en vermindert het brandrisico aanzienlijk, waardoor deze panelen hiervoor geschikt zijn kritieke faciliteiten die een hoge operationele veiligheid vereisen.

Lange mechanische levensduur

Een hoogwaardige VCB kan tienduizenden schakelhandelingen uitvoeren met minimale slijtage. Deze duurzaamheid neemt af onderhoudsfrequentie en verlaagt de totale levenscycluskosten van elektrische installaties.

Uitstekende milieubescherming

In tegenstelling tot olie-stroomonderbrekers vereist de vacuümtechnologie geen isolerende olie die in de omgeving zou kunnen lekken. Het vermijdt ook de regelmatige hantering en vervanging die gepaard gaat met met olie gevulde apparatuur, ondersteunt schoner en meer duurzame energieverdeling.

Betrouwbare foutisolatie

Wanneer fouten zoals overbelasting of kortsluiting optreden, ontkoppelt de onderbreker de betreffende feeder snel, het voorkomen van schade aan transformatoren, motoren, kabels en andere dure elektrische activa met behoud ervan systeemstabiliteit.

Geschikt voor Smart Grid-integratie

Moderne VCB-buitenpanelen kunnen intelligente beveiligingsrelais, SCADA-communicatiemodules, systemen voor bewaking op afstand, foutindicatoren en digitale meetapparatuur, waardoor voorspellend onderhoud mogelijk is en realtime netwerkbeheer.

Hoofdcomponenten van VCB-buitenpanelen

Door de interne structuur van een VCB-buitenpaneel te begrijpen, kunnen ingenieurs de kwaliteit van de apparatuur en de betrouwbaarheid op lange termijn evalueren. Hoewel de configuraties kunnen variëren afhankelijk van de projectvereisten, delen de meeste 11 kV LV- en MV VCB-panelen voor buitengebruik verschillende essentiële componenten die samenwerken om een ​​veilige en efficiënte stroomverdeling te garanderen.

Vacuümstroomonderbreker

De vacuümstroomonderbreker is het hart van het paneel. Het onderbreekt de normale belastingsstroom en foutstroom door de elektrische boog in een afgesloten vacuümonderbreker te doven. Vergeleken met conventionele onderbrekingstechnologieën zorgen vacuümonderbrekers voor sneller schakelen, een hoger diëlektrisch herstel en aanzienlijk lagere onderhoudsvereisten.

Beveiligingsrelais

Digitale beveiligingsrelais bewaken continu de spanning, stroom, frequentie en foutcondities. Wanneer zich abnormaliteiten zoals overbelasting, kortsluiting of aardfout voordoen, stuurt het relais onmiddellijk een uitschakelcommando naar de stroomonderbreker, waardoor transformatoren, kabels, generatoren en stroomafwaartse apparatuur worden beschermd.

Stroom- en spanningstransformatoren

CT's en VT's bieden nauwkeurige elektrische metingen voor meting, bescherming en monitoring. Deze apparaten maken het mogelijk dat intelligente besturingssystemen abnormale bedrijfsomstandigheden met hoge precisie kunnen detecteren.

Busbar-systeem

Koperen of aluminium rails verdelen de elektrische energie efficiënt in de behuizing. Een goed isolatieontwerp minimaliseert de warmteontwikkeling en zorgt tegelijkertijd voor een uitstekende geleidbaarheid en mechanische sterkte tijdens foutomstandigheden.

Buitenbehuizing

De behuizing beschermt interne elektrische componenten tegen vocht, stof, corrosie, zonlicht, insecten en mechanische schokken. Afhankelijk van de installatieomgeving kunnen fabrikanten kasten van gegalvaniseerd staal of roestvrij staal voorzien van IP-bescherming.

Controle- en bewakingseenheid

Moderne buitenschakelapparatuur omvat vaak intelligente bewakingssystemen die SCADA-, Modbus-, IEC 61850- en communicatiefuncties op afstand ondersteunen. Operators kunnen de status van de apparatuur monitoren, alarmen ontvangen en diagnoses op afstand uitvoeren zonder de installatielocatie te bezoeken.

Vergelijking van technische specificaties

De volgende tabel vat de algemene technische parameters samen voor typische 11 kV LV- en MV VCB-buitenpanelen. De werkelijke specificaties kunnen variëren, afhankelijk van projectvereisten en aangepaste configuraties.

Typische toepassingen

De flexibiliteit en duurzaamheid van 11kV VCB-buitenpanelen maken ze geschikt voor een grote verscheidenheid aan industrieën en utiliteitsprojecten. Hun vermogen om betrouwbaar te functioneren in ruwe buitenomgevingen heeft hen tot een van de meest gebruikte middenspanningsschakeloplossingen ter wereld gemaakt.

• Energiecentrales
• Elektrische onderstations
• Hernieuwbare energieprojecten, waaronder zonne- en windparken
• Industriële productiefaciliteiten
• Mijnbouwactiviteiten
• Olie- en gasproductielocaties
• Gemeentelijke elektrische distributiesystemen
• Commerciële complexen
• Transportinfrastructuur
• Datacenters die een stabiele middenspanningsdistributie vereisen

Voor toepassingen op het gebied van hernieuwbare energie spelen VCB-buitenpanelen een belangrijke rol bij het beschermen van transformatoren en voedingscircuits en maken tegelijkertijd een veilige integratie met het elektriciteitsnet mogelijk. Intelligente beveiligingssystemen verbeteren ook de operationele zichtbaarheid via platforms voor monitoring op afstand.

Hoe u het juiste 11kV VCB-buitenpaneel kiest

Het kiezen van het juiste paneel vereist een zorgvuldige evaluatie van zowel de technische vereisten als de bedrijfsomstandigheden. Het selecteren van apparatuur uitsluitend op basis van de prijs kan de onderhoudskosten op de lange termijn verhogen of de systeembetrouwbaarheid verminderen.

1. Bepaal de vereiste nominale stroom en het uitschakelvermogen.
2. Evalueer de omgevingsomstandighedenzoals vochtigheid, zoutnevel, stof, hoogte en temperatuur.
3. Selecteer de juiste behuizingsbeschermingafhankelijk van de installatieomgeving.
4. Bevestig de naleving van de IEC-normenen lokale elektrische regelgeving.
5. Denk aan toekomstige uitbreidingdoor te kiezen voor modulaire paneelontwerpen.
6. Controleer intelligente communicatiefunctiesals SCADA-integratie vereist is.
7. Kies een ervaren fabrikantin staat technische ondersteuning, testrapporten en after-sales service te bieden.

Beste praktijken voor onderhoud

Hoewel vacuümstroomonderbrekers aanzienlijk minder onderhoud vergen dan met olie gevulde alternatieven, blijven routinematige inspecties essentieel om maximale betrouwbaarheid gedurende de hele levenscyclus van de apparatuur te garanderen.

• Inspecteer de afdichtingen van de behuizing regelmatig.
• Verwijder stof en verontreinigingen van isolerende oppervlakken.
• Controleer de elektrische aansluitingen op oververhitting.
• Controleer de instellingen van het beveiligingsrelais regelmatig.
• Voer isolatieweerstandstests uit tijdens gepland onderhoud.
• Bedien de sloophamer mechanisch om een ​​soepele beweging te controleren.
• Bewaak bedrijfsgegevens met behulp van intelligente monitoringsystemen.

Het volgen van preventieve onderhoudsschema's vermindert onverwachte uitval aanzienlijk en verlengt de levensduur van de apparatuur. Veel nutsbedrijven combineren nu routine-inspecties met voorspellende onderhoudstechnologieën die operationele gegevens analyseren om potentiële storingen te identificeren voordat ze zich voordoen.

Veelgestelde vragen

Conclusie

Terwijl energiesystemen zich blijven ontwikkelen in de richting van meer intelligentie, efficiëntie en duurzaamheid,11kV LV- en MV VCB-panelen voor buitengebruikzijn een vertrouwde oplossing geworden voor de distributie van middenspanningsstroom. Hun uitstekende schakelprestaties, uitzonderlijke betrouwbaarheid, lage onderhoudsvereisten en compatibiliteit met moderne automatiseringstechnologieën maken ze tot een uitstekende investering voor nutsvoorzieningen, industriële faciliteiten, duurzame energieprojecten en commerciële infrastructuur.

Gesteund door professionele technische expertise,Consstreeft naar het leveren van betrouwbare oplossingen voor middenspanningsschakelaars voor buitengebruik die voldoen aan uiteenlopende projectvereisten. Of u nu een standaardconfiguratie of een volledig op maat gemaakt stroomverdeelsysteem nodig heeft, ons ervaren team staat klaar om u tijdens uw project technisch advies, productaanbevelingen en uitgebreide ondersteuning te bieden.Neem contact met ons opvandaag nog om uw toepassing te bespreken en te ontdekken hoe onze betrouwbare 11kV LV- en MV VCB-buitenpanelen kunnen helpen de veiligheid, efficiëntie en langetermijnprestaties van uw elektrische netwerk te verbeteren.
