Waarom wordt GCS laagspanningsschakelapparatuur een slimme keuze voor moderne stroomdistributiesystemen?

Abstract:Voor een betrouwbare laagspanningsstroomdistributie is meer nodig dan alleen het aansluiten van elektrische apparatuur. Het vereist een schakelsysteem dat circuits kan organiseren, de operationele veiligheid kan verbeteren, het onderhoud kan vereenvoudigen en de steeds complexere automatiseringsvereisten kan ondersteunen.CONSO·CN GCS laagspanningsschakelapparatuuris ontworpen rond modulaire functionele eenheden, praktische lademechanismen, gecompartimenteerde constructie en flexibele kabelverbindingen. In dit artikel worden de structuur, de belangrijkste technische kenmerken, toepassingen, voordelen en belangrijke selectieoverwegingen voor ingenieurs, aannemers, distributeurs en kopers van industriële energiesystemen uitgelegd.

Inhoudsopgave

• Wat is GCS laagspanningsschakelapparatuur?
• Wat zijn de belangrijkste structurele kenmerken van GCS-schakelapparatuur?
• Waarom kiezen voor GCS laagspanningsschakelapparatuur voor stroomdistributie?
• Hoe verhoudt GCS zich tot GCK-laagspanningsschakelapparatuur?
• Waar wordt GCS-laagspanningsschakelapparatuur gebruikt?
• Hoe moeten kopers GCS laagspanningsschakelapparatuur selecteren?
• Waarom is de capaciteit van een fabrikant belangrijk?
• Veelgestelde vragen over GCS laagspanningsschakelapparatuur

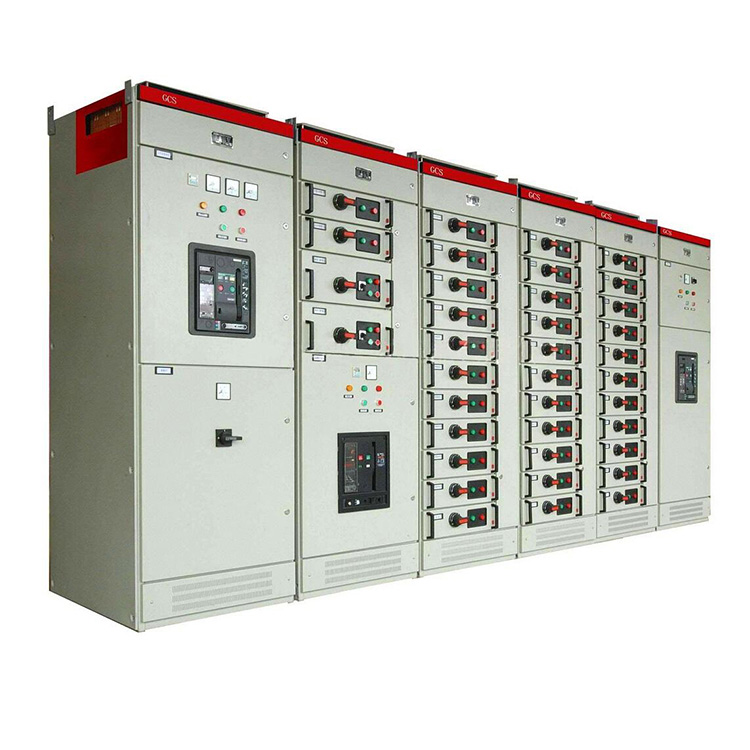

Wat is GCS laagspanningsschakelapparatuur?

GCS laagspanningsschakelapparatuur is een modulaire laagspanningsstroomdistributie- en besturingsoplossing ontworpen voor toepassingen waarbij meerdere circuits, motorbesturingsfuncties, automatiseringsinterfaces en onderhoudstoegang moeten worden georganiseerd binnen een compacte elektrische assemblage.

Vergeleken met conventionele configuraties voor laagspanningsschakelapparatuur legt GCS-apparatuur meer nadruk op modulaire functionele eenheden en praktische extractie- en voortstuwingsmechanismen. Volgens de productinformatie van CONSO·CN kan de GCS-oplossing worden vervaardigd volgens het enkellijnsdiagram, het lay-outplan en de aankooplijst van de klant, waardoor de uiteindelijke configuratie beter aansluit bij het daadwerkelijke distributiesysteem.

Het ontwerp is vooral handig wanneer een project meerdere uitgaande feeders en onafhankelijke functionele eenheden vereist. In plaats van de hele kast als één elektrische ruimte te behandelen, verdeelt de GCS-constructie de apparatuur in functionele secties, waardoor operators individuele circuits kunnen isoleren en de potentiële invloed van een plaatselijke fout kunnen beperken.

Wat zijn de belangrijkste structurele kenmerken van GCS-schakelapparatuur?

De effectiviteit van een GCS-systeem komt voort uit de relatie tussen de elektrische componenten, de railopstelling, functionele compartimenten, kabelcompartimenten en uittrekbare eenheden. Verschillende structurele kenmerken zijn vooral belangrijk bij het evalueren van een GCS-oplossing.

Modulaire functionele eenheden

De modulaire constructie maakt het mogelijk om verschillende circuits te configureren volgens de werkelijke distributievereisten. Dit is waardevol voor industriële faciliteiten waar feeders, motorbesturingscircuits, automatiseringsapparatuur en hulpbelastingen mogelijk verschillende elektrische configuraties nodig hebben.

Gescheiden functionele compartimenten

De functionele eenheden en compartimenten zijn ontworpen met een duidelijke scheiding. Deze opstelling kan helpen de impact van een storing tot een kleiner gebied te beperken en stelt onderhoudspersoneel in staat aan individuele secties te werken zonder andere circuits onnodig te verstoren.

Horizontale opstelling met drie busbars

De productinformatie van CONSO·CN specificeert een horizontale opstelling met drie bussen, bedoeld om dynamische en thermische stabiliteit te bieden. Het aangegeven ontwerp is bestand tegen de impact van kortsluitstroom tot 80/176 kA, afhankelijk van de toepasselijke configuratie en omstandigheden.

Hoge circuitdichtheid

Volgens de door de fabrikant gepubliceerde productinformatie kan één enkele MCC-kast plaats bieden aan maximaal 22 circuits. Deze configuratie kan nuttig zijn voor energieopwekking, petrochemie, industriële automatisering en andere faciliteiten met een groot aantal elektrische belastingen.

Praktisch kabelcompartiment

Externe kabelaansluitingen zijn gerangschikt in een speciaal kabelcompartiment, waarbij kabelinvoer en -uitvoer vanuit verschillende richtingen mogelijk zijn, afhankelijk van de configuratie. De nulsequentie-stroomtransformator kan ook in het kabelcompartiment worden geplaatst, wat de installatie en het onderhoud vereenvoudigt.

Uitgebreide secundaire verbindingen

GCS ladeblokken kunnen voorzien zijn van meerdere secundaire insteekcontacten. CONSO·CN stelt dat eenheden van 1 eenheid en meer 32 paren kunnen hebben, terwijl configuraties met halve eenheden 20 paren kunnen hebben. Deze capaciteit ondersteunt computerinterfaces, automatische besturingscircuits en andere secundaire besturingsvereisten.

Waarom kiezen voor GCS laagspanningsschakelapparatuur voor stroomdistributie?

Voor industriële elektrische systemen heeft de keuze van schakelapparatuur niet alleen invloed op de initiële installatie, maar ook op de werking, het oplossen van problemen, uitbreiding en onderhoud. GCS-technologie biedt verschillende praktische voordelen.

Een ander belangrijk voordeel is ontwerpflexibiliteit. GCS-schakelapparatuur wordt niet noodzakelijkerwijs geselecteerd als een generieke kant-en-klare kast. Een professionele fabrikant kan de apparatuur configureren op basis van elektrische tekeningen, apparatuurindelingen en inkoopvereisten. Deze aanpak is vooral waardevol voor projecten waarbij de belastingverdeling en kastconfiguratie afwijken van de standaardopstellingen.

Hoe verhoudt GCS zich tot GCK-laagspanningsschakelapparatuur?

GCS en GCK worden beide gebruikt in laagspanningsdistributiesystemen, maar hun structurele benaderingen zijn niet identiek. CONSO·CN beschrijft GCS als een geavanceerd type vergeleken met zijn GCK-laagspanningsschakelapparatuur, waarbij de grotere modulariteit en de meer praktische extractie- en voortstuwingsopstelling worden benadrukt.

De juiste keuze moet uiteindelijk gebaseerd zijn op systeemspanning, stroom, kortsluitvereisten, circuithoeveelheid, kastafmetingen, besturingsarchitectuur, onderhoudsstrategie en toepasselijke normen, in plaats van eenvoudigweg één model te kiezen omdat dit geavanceerder lijkt.

Waar wordt GCS-laagspanningsschakelapparatuur gebruikt?

GCS-systemen zijn geschikt voor een breed scala aan industriële en infrastructurele stroomdistributieomgevingen. Hun modulaire architectuur is vooral waardevol wanneer een project talrijke uitgaande circuits bevat of integratie met automatiseringssystemen vereist.

• Energieopwekking:Ondersteunt distributie- en motorbesturingsvereisten die verband houden met grote productie-eenheden.
• Petrochemische faciliteiten:Handig waar talrijke motoren, pompen, besturingssystemen en hulpbelastingen een georganiseerde distributie vereisen.
• Industriële productie:Helpt bij het beheren van meerdere productielijnen en elektrisch aangedreven machines.
• Commerciële en infrastructurele voorzieningen:Kan worden geconfigureerd voor gecentraliseerde laagspanningsdistributiesystemen.
• Automatiseringssystemen:Meerdere secundaire contacten kunnen computerinterfaces en automatische besturingscircuits ondersteunen.
• Grote elektrische distributieprojecten:Modulaire kasten kunnen worden geconfigureerd volgens het enkellijnsschema en de lay-out van de apparatuur van het project.

Voor grote faciliteiten kan de mogelijkheid om meerdere feeders binnen een gecoördineerde opstelling van schakelapparatuur te organiseren de algehele onderhoudbaarheid van de distributiearchitectuur verbeteren.

Hoe moeten kopers GCS laagspanningsschakelapparatuur selecteren?

De aanschaf van een GCS-kast moet beginnen met het elektrische systeem en niet met de kast zelf. Een gekwalificeerde leverancier moet voldoende technische informatie ontvangen om de juiste configuratie te bepalen.

1. Bevestig de elektrische parameters.Definieer de nominale spanning, nominale stroom, frequentie, kortsluitvereisten en andere projectspecifieke parameters.
2. Bereid het enkellijnsdiagram voor.Dit geeft de leverancier een duidelijk inzicht in inkomende en uitgaande circuits.
3. Bepaal de circuithoeveelheid.Denk aan feeders, motorbesturingscircuits, hulpcircuits en toekomstige uitbreidingsvereisten.
4. Evalueer de fysieke lay-out.Er moet rekening worden gehouden met de afmetingen van de kast, de kabelrichting, de installatieruimte en de onderhoudsruimte.
5. Specificeer de controlevereisten.Automatisering, monitoring, computerinterfaces en secundaire circuits moeten vóór de productie worden gedefinieerd.
6. Beveiligingscoördinatie controleren.Stroomonderbrekers en stroombegrenzende componenten moeten worden geselecteerd op basis van het feitelijke distributiesysteem.
7. Beoordeel testen en documentatie.Kopers moeten de juiste technische tekeningen, testdocumentatie, componentlijsten en bedieningsinformatie opvragen.

Voor projecten op maat kan het verstrekken van een volledige enkellijnstekening, lay-outplan en inkooplijst aan de leverancier de communicatie aanzienlijk verbeteren en configuratiefouten verminderen. CONSO·CN identificeert deze documenten specifiek als onderdeel van het GCS-productieproces.

Waarom is de capaciteit van een fabrikant belangrijk?

Een laagspanningsschakelkast is een op elkaar afgestemd elektrisch samenstel in plaats van een eenvoudige metalen behuizing. De kwaliteit van de railconstructie, bedrading, assemblage van functionele eenheden, componentselectie, mechanische uitlijning en testen kunnen allemaal de betrouwbaarheid van het uiteindelijke systeem beïnvloeden.

Bij het selecteren van een Chinese fabrikant of leverancier van GCS laagspanningsschakelaars moeten kopers meer dan alleen de prijs beoordelen. Belangrijke factoren zijn onder meer:

• Ervaring met de productie van laagspanningsschakelapparatuur
• Mogelijkheid om enkellijnsdiagrammen en projecttekeningen te interpreteren
• Maatwerk- en engineeringmogelijkheden
• Kwaliteitscontroleprocedures tijdens de montage
• Fabriekstest- en inspectiemogelijkheden
• Beschikbaarheid van technische documentatie
• Technische ondersteuning na verkoop
• Mogelijkheid om schakelapparatuur te coördineren met het bredere distributiesysteem

CONSO·CN presenteert GCS als onderdeel van zijn bredere laagspanningsschakelapparatuurportfolio, naast GCK-, MNS- en GGD-oplossingen. De productinformatie legt ook de nadruk op productie op maat op basis van klanttekeningen en distributievereisten.

Voor kopers die leveranciers vergelijken, kan het assortiment laagspanningsschakelapparatuur nuttige context bieden bij het bepalen welke kastarchitectuur het meest geschikt is voor een bepaald project.

Veelgestelde vragen over GCS laagspanningsschakelapparatuur

Wat is het hoofddoel van GCS laagspanningsschakelapparatuur?

Het primaire doel is het distribueren, controleren, beschermen en beheren van elektrische laagspanningscircuits. De modulaire architectuur is bijzonder geschikt voor systemen die meerdere feeders, functionele eenheden en automatiseringsinterfaces vereisen.

Wat maakt GCS anders dan conventionele laagspanningsschakelapparatuur?

GCS legt de nadruk op modulaire functionele eenheden, uittrekbare lademechanismen, gecompartimenteerde constructie, flexibele kabelopstellingen en uitgebreide secundaire plug-in verbindingen. Deze functies kunnen ervoor zorgen dat complexe distributiesystemen eenvoudiger te configureren en te onderhouden zijn.

Kan GCS-schakelapparatuur worden aangepast?

Ja. Volgens CONSO·CN kan GCS-schakelapparatuur worden geproduceerd volgens de enkellijnstekening, het lay-outplan en de inkooplijst van de klant.

Hoeveel circuits kan een MCC-kast bevatten?

Volgens de door de fabrikant gepubliceerde informatie kan een enkele MCC-kast maximaal 22 circuits huisvesten. De werkelijke capaciteit moet worden bevestigd volgens de specifieke elektrische configuratie en kastopstelling.

Is GCS geschikt voor geautomatiseerde industriële systemen?

Ja. De beschikbare secundaire plug-in contacten zijn ontworpen om computerinterfaces en automatische besturingscircuits te ondersteunen, waardoor de configuratie geschikt is voor industriële automatiseringstoepassingen waarbij uitgebreide besturingsbedrading vereist is.

Conclusie: is GCS laagspanningsschakelapparatuur de juiste keuze voor uw project?

GCS laagspanningsschakelaars combineren een modulaire distributiearchitectuur, gescheiden functionele compartimenten, praktische uittrekbare eenheden, georganiseerde kabelverbindingen en uitgebreide secundaire interfaces om aan de eisen van moderne industriële energiesystemen te voldoen. Voor projecten waarbij meerdere circuits, automatisering, motorbesturing en aangepaste distributie-indelingen betrokken zijn, is het selecteren van de juiste fabrikant net zo belangrijk als het selecteren van het type schakelapparatuur. Als u een GCS-oplossing evalueert voor een industrieel, commercieel of infrastructuurproject,neem contact met ons opmet uw eenlijnsschema, lay-outplan en technische vereisten om een ​​geschikte configuratie met CONSO·CN te bespreken.
