Het is beter om te weten aan de hoofdeenheid van de SF6 volledig met gas gevulde ring

1. Belangrijkste kenmerken van SF6 -gas geïsoleerde SwitchGear:

Gas geïsoleerde schakelgear  Neemt SF6 aan als het belangrijkste isolatiemedium op 10kV tot 35kV ring hoofdeenheid. Bij de constructie van urbanisatie heeft de SF6 Full Gas Filled Ring Main Unit de significatievoordelen op compact en modulair ontwerp. Het wordt op grote schaal aangenomen op stedelijk elektriciteitsnet, spoorwegtransit, nieuwe energie -industrie en industriële ondernemingen.

1.1 Het modulaire ontwerp van SF6 Gas -geïsoleerde schakelapparatuur

DeSF6 Ring Hoofdeenheid  heeft voornamelijk C (kabelschakelaarpaneel), V (vacuümstroomonderbrekerpaneel), D (direct kabelverbindingspaneel), DE (directe kabelverbinding met het aardoppervlak), F (schakelfuse-loskoppelenpaneel) en M (meetpaneel).

In werkelijke gevallen biedt C en V -eenheid de besturing en bescherming voor het invoeren en uitvoeren van de kabelvermogenslijn. Naast de functie van de belasting van de belasting heeft de V -eenheid meer functie bij het afsnijden van kortsluitstroom en laadstroom. De M -eenheid steekt de meter CT en PT en energiemeter uit. Normaal gesproken heeft het 800 mm breedte die hetzelfde is als eenKyn28-12. D en DE -eenheid worden gebruikt voor het verhogen van de kabelhoogte van de grond naar de bovenkant van de hoofdeenheid van de SF6 -ring. Bovendien wordt de F -eenheid ook gebruikt bij het invoeren en uitvoeren van bescherming, maar terminalgebruikers geven er de voorkeur aan de V -eenheid te gebruiken in plaats van F -eenheid, omdat het regelende versnelling complexer is.

1.2 Het compacte ontwerp van SF6 -gas geïsoleerde SwitchGear

Normaal gesproken is de dimensie van een C of V-eenheid w*h*d = 371*1800*750 (mm), maar een invoer- of uitvoerpaneel van een kyn28-12 is w*h*d = 800*2300*1500 (mm). Het is geen twijfel dat de hoofdeenheid van de SF6 Ring meer concurreren heeft over logistiek en grondkosten. Bovendien heeft een SF6 Gas-geïsoleerde schakelapparaat een lagere materiaalkosten dan een KYN28-12 als compacte ontwerpen.

2. Structureel

   In een gasgerichte schakelapparaat heeft het voornamelijk SF6 -gastank, hoofdschakelaar en breker, busbalkysteem, regerend tandwiel en secundair besturings- en beveiligingssysteem.

   De SF6 -gastank neemt 201 of 304 roestvrij staal aan, waarvan de jaarlijkse lekkage lager is dan 0,1%, die is ontworpen als volledig verzegeld en geïsoleerd. Het zorgt voor meer dan 30 jaar onderhoudsvrije service.

   Het is vergelijkbaar als eenlucht geïsoleerde schakelgear  Dat de hoofdschakelaar en breker in een ingangs- en uitgangspaneel de aardingsschakelaar zijn, schakelaar, laadschakelaarbreker en vacuümstroomonderbreker losmaken voor besturing en bescherming van stroomsystemen.

   In één gemeenschappelijke SF6 -tank kan het 7 modulaire eenheden integreren bij het grootste deel van een 10 kV Power Grid -systeem. Anders is een verbindingskabel en kabelplug nodig voor uitbreidingen. In één gemeenschappelijke tank worden modulaire eenheden echter aangesloten door de koperen busbar.

   Het secundaire besturings- en beveiligingssysteem heeft de functie om de waardespanning en stroom te bewaken om de hoofdeenheid van de SF6 -ring te beschermen tegen systeemfout. Ondertussen ondersteunt het ook automatisering, afstandsbediening, data -acquisitie en toegang tot het SCADA -systeem. Bovendien biedt de hoofdeenheid van de SF6 -ring ook hulpvoeding om een ​​normale werking van controle en signaaloverdracht te garanderen.

2.1 SF6 Gas Geïsoleerd S Witchgear S Tructure D Iagram:

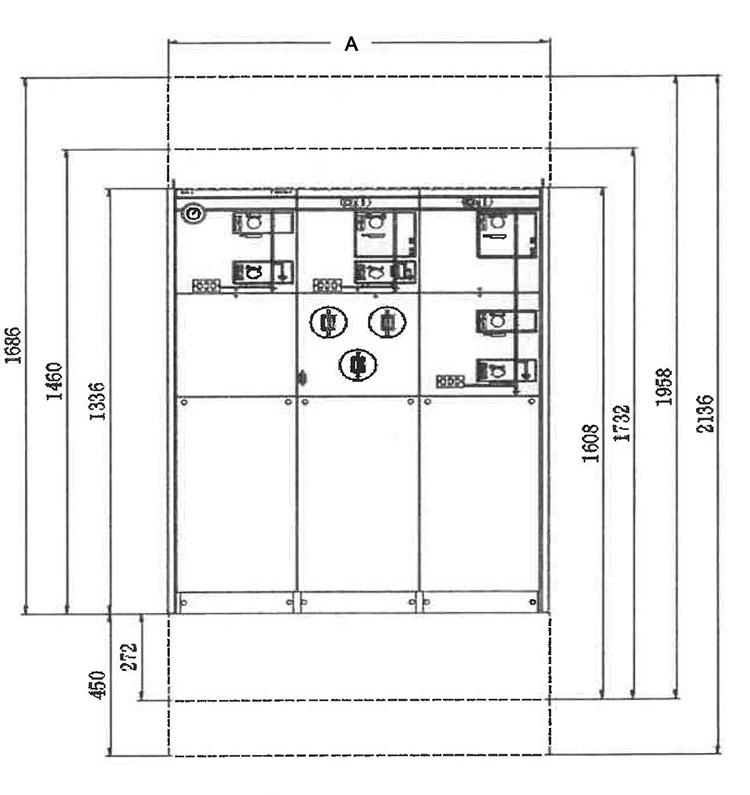

2.2 Buitenafmetingen van een SF6 -ringhoofdeenheid ：

2.3 Standaard solutie en extensie M ODULES ：

3. Parameter van SF6 Gas geïsoleerd SwitchGear
